Материальная часть стрелкового оружия. Пистолет Макарова

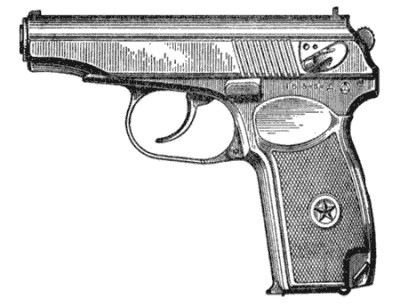

Рис. 15. Общий вид ПМ

9-мм пистолет Макарова является личным оружием нападения и защиты, предназначенным для поражения противника на коротких расстояниях.

Тактико-техническая характеристика (ТТХ) пистолета Макарова (ПМ), пистолета самозарядного малогабаритного (ПСМ), пистолета ТТ (Тула — Токарев), автоматического пистолета Стечкина (АПС)

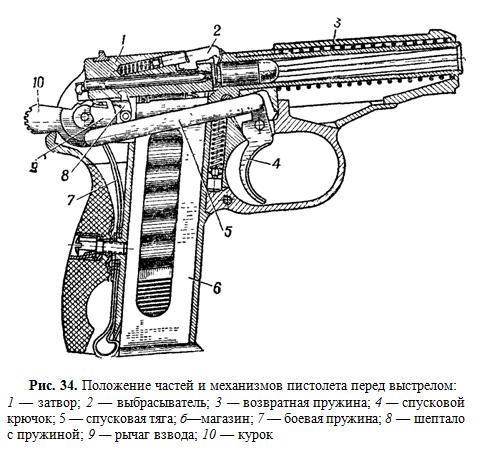

Общее устройство и работа частей и механизмов. Пистолет прост по устройству и в обращении, мал по своим размерам, удобен для ношения и всегда готов к действию. Пистолет — оружие самозарядное, так как его перезаряжание во время стрельбы производится автоматически. Работа автоматики пистолета основана на принципе использования отдачи свободного затвора. Затвор со стволом сцепления не имеет. Надежность запирания канала ствола при выстреле достигается большой массой затвора и силой возвратной пружины. Благодаря наличию в пистолете самовзводного ударно-спускового механизма куркового типа можно быстро открывать огонь непосредственным нажатием на хвост спускового крючка без предварительного взведения курка.

Безопасность обращения с пистолетом обеспечивается надежно действующим предохранителем. Пистолет имеет предохранитель, расположенный на левой стороне затвора. Кроме того, курок автоматически становится на предохранительный взвод под действием боевой пружины после спуска курка («отбой» курка) и при отпущенном спусковом крючке.

После того как спусковой крючок будет отпущен, спусковая тяга под действием узкого пера боевой пружины продвинется в заднее крайнее положение. Рычаг взвода и шептало опустятся вниз, шептало под действием своей пружины прижмется к курку и автоматически курок встанет на предохранительный взвод.

Для производства выстрела необходимо нажать указательным пальцем на спусковой крючок. Курок при этом наносит удар по ударнику, который разбивает капсюль патрона. В результате этого воспламеняется пороховой заряд и образуется большое количество пороховых газов. Пуля давлением пороховых газов выбрасывается из канала ствола. Затвор под давлением газов, передающихся через дно гильзы, отходит назад, удерживая выбрасывателем гильзу и сжимая возвратную пружину. Гильза при встрече с отражателем выбрасывается наружу через окно затвора, а курок становится на боевой взвод.

Отойдя назад до отказа, затвор под действием возвратной пружины возвращается вперед. При движении вперед затвор досылает из магазина патрон в патронник. Канал ствола заперт свободным затвором; пистолет снова готов к выстрелу.

Для производства следующего выстрела необходимо отпустить спусковой крючок, а затем снова нажать на него. Так стрельба будет вестись до полного израсходования патронов в магазине.

По израсходовании всех патронов из магазина затвор становится на затворную задержку и остается в заднем положении.

Основные части ПМ и их назначение

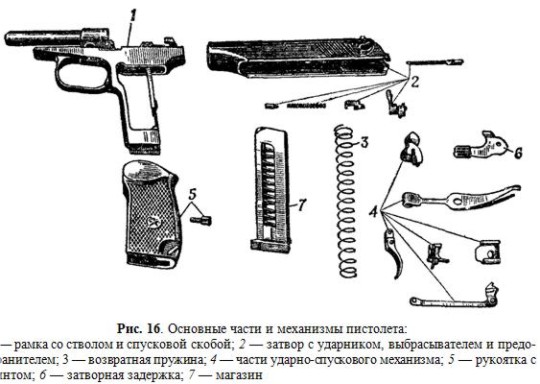

ПМ состоит из следующих основных частей и механизмов:

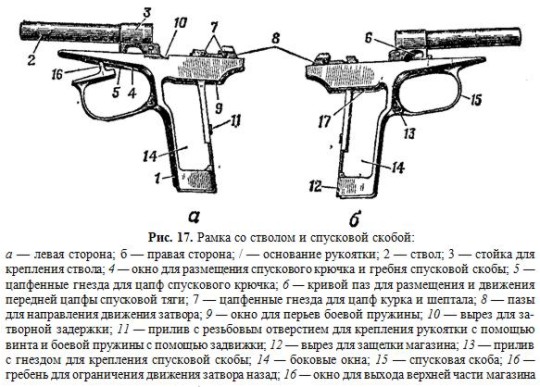

  1. рамка со стволом и спусковой скобой;

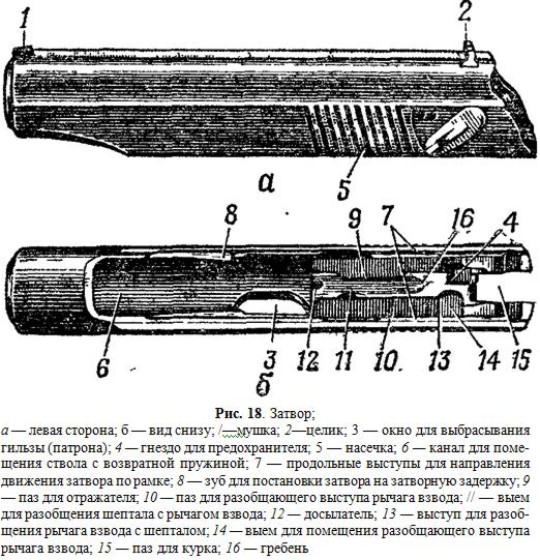

  2. затвор с ударником, выбрасывателем и предохранителем;
  3. возвратная пружина;
  4. ударно-спусковой механизм (курок, шептало с пружиной, спусковой крючок, спусковая тяга с рычагом взвода, боевая пружина и задвижка боевой пружины);

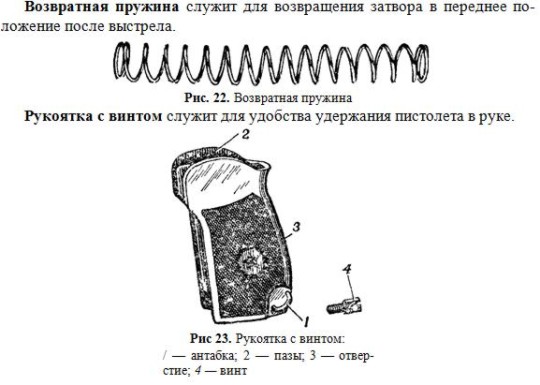

  5. рукоятка с винтом;
  6. затворная задержка;
  7. магазин.

Рамка служит для соединения всех частей пистолета.

Ствол служит для направления полета пули.

Спусковая скоба служит для предохранения хвоста спускового крючка от нечаянного нажатия.


Затвор служит для:

  1. подачи патрона из магазина в патронник;
  2. запирания канала ствола при выстреле;
  3. удержания гильзы (извлечения патрона);
  4. постановки курка на боевой взвод.

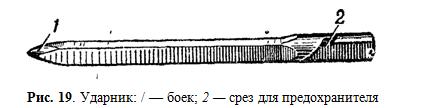

Ударник служит для разбития капсюля.

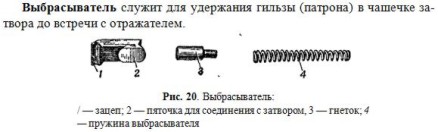

Выбрасыватель служит для удержания гильзы (патрона) в чашечке затвора до встречи с отражателем.

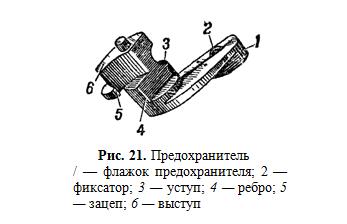

Предохранитель служит для обеспечения безопасного обращения с пистолетом.

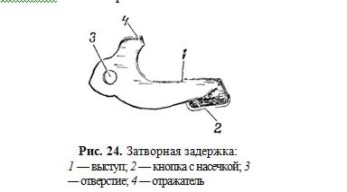

Затворная задержка служит для удержания затвора в заднем положении по израсходовании всех патронов из магазина.

Магазин служит для помещения восьми патронов.

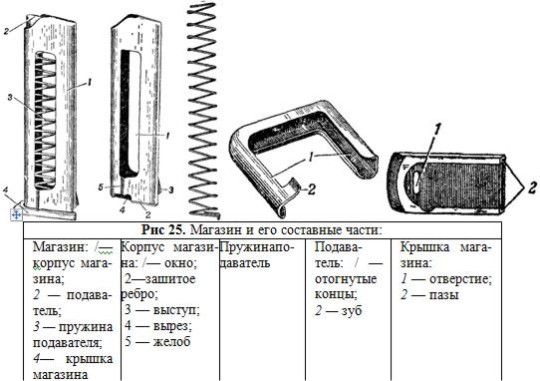

Магазин состоит из:

  1. Корпуса магазина (соединяет все части магазина).
  2. Подавателя (служит для подачи патронов).
  3. Пружины подавателя (служит для подачи вверх подавателя с патронами).
  4. Крышки магазина (закрывает корпус магазина).

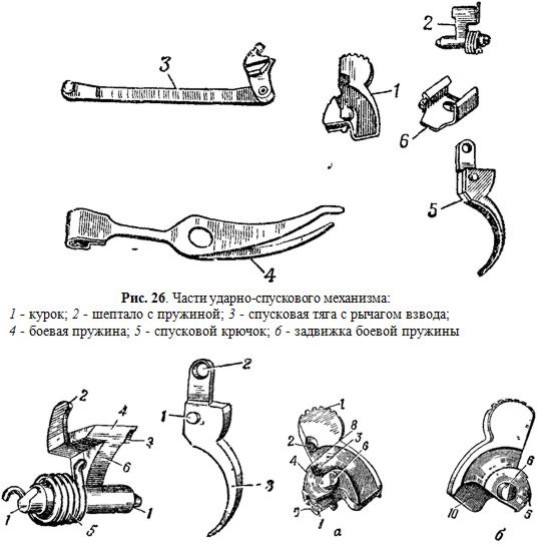

В ударно-спусковой механизм ПМ входят:

  1. курок;
  2. шептало с пружиной;
  3. спусковая тяга с рычагом взвода;
  4. спусковой крючок;
  5. боевая пружина;
  6. задвижка боевой пружины.

Шептало с пружиной служит для удержания курка на боевом и предохранительном взводе.

Спусковой крючок служит для спуска курка с боевого взвода и взведения курка при стрельбе самовзводом.

Курок служит для нанесения удара по ударнику.

Задвижка боевой пружины служит для крепления боевой пружины к основанию рукоятки.

Рис. 27. Шептало: Рис. 28. Спусковой крючок: Рис. 29. Курок:
1 — цапфы шептала;
2 — зуб;
3—выступ;
4 — носик шептала;
5 — пружина шептала;
6 — стойка шептала
1 — цапфы;
2 — отверстие;
3 — хвост
а – левая сторона; б – правая сторона;
1 – головка с насечкой;
2 – вырез;
3 – выем;
4 – предохранительный взвод;
5 – боевой взвод;
6 – цапфы; 7 – зуб самовзвода;
8 – выступ;
9 - углубление;
10 - кольцевой выем

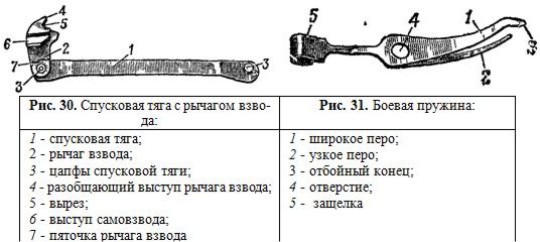

Спусковая тяга с рычагом взвода служит для спуска курка с боевого взвода и взведения курка при нажиме на хвост спускового крючка.

Боевая пружина служит для приведения в действие курка, рычага взвода и спусковой тяги.

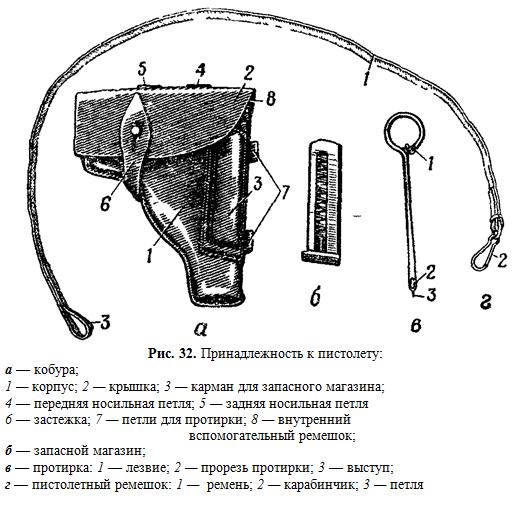

Принадлежности к пистолету и их назначение:

  1. Кобура служит для ношения и хранения пистолета, запасного магазина и протирки.
  2. Протирка служит для разборки, сборки, чистки и смазки пистолета.
  3. Пистолетный ремешок служит для крепления пистолета к поясному (брючному) ремню.
  4. Запасной магазин.

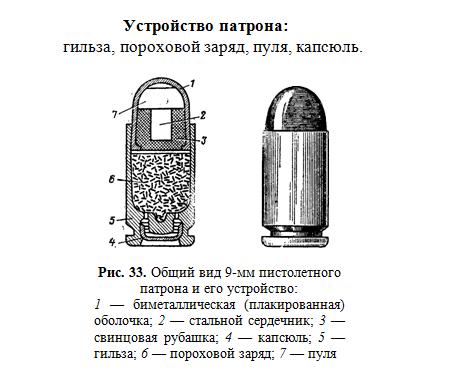

  1. Гильза служит для помещения порохового заряда и соединения всех частей патрона.
  2. Заряд состоит из бездымного пироксилинового пороха.
  3. Капсюль служит для воспламенения порохового заряда.
  4. Пуля состоит из биметаллической (плакированной) оболочки, в которую впрессован стальной сердечник. Между пулей и стальным сердечником имеется свинцовая рубашка.


Разборка и сборка стрелкового оружия и гранатометов.

Разборка может быть неполной и полной. Неполная разборка производится для чистки, смазки и осмотра оружия, полная — для чистки при сильном загрязнении оружия, после нахождения его под дождем или в снегу, при переходе на новую смазку, а также при ремонте.

Частая полная разборка оружия не допускается, так как она ускоряет изнашивание частей и механизмов.

При разборке и сборке оружия необходимо соблюдать следующие правила:

  1. разборку и сборку производить на столе или скамейке, а в поле — на чистой подстилке;
  2. части и механизмы класть в порядке разборки, обращаться с ними осторожно, не допускать излишних усилий и резких ударов;
  3. при сборке обращать внимание на нумерацию частей, чтобы не перепутать их с частями другого оружия.

Порядок неполной разборки ПМ:

  1. Извлечь магазин из основания рукоятки.
  2. Поставить затвор на затворную задержку и проверить наличие патрона в патроннике.
  3. Отделить затвор от рамки.
  4. Снять со ствола возвратную пружину.

Сборку пистолета после неполной разборки производить в обратном порядке.

Проверить правильность сборки пистолета после неполной разборки.

Выключить предохранитель (опустить флажок вниз). Отвести затвор в заднее положение и отпустить его. Затвор, продвинувшись несколько вперед, становится на затворную задержку и остается в заднем положении. Нажав большим пальцем правой руки на затворную задержку, отпустить затвор. Затвор под действием возвратной пружины должен энергично возвратиться в переднее положение, а курок — стоять на боевом взводе. Включить предохранитель (поднять флажок вверх). Курок должен сорваться с боевого взвода и заблокироваться.

Порядок полной разборки:

  1. Произвести неполную разборку.
  2. Разобрать рамку:
    • отделить шептало и затворную задержку от рамки.
    • отделить рукоятку от основания рукоятки и боевую пружину от рам-ки.
    • отделить курок от рамки.
    • отделить спусковую тягу с рычагом взвода от рамки.
    • отделить спусковой крючок от рамки.
  3. Разобрать затвор:
    • отделить предохранитель от затвора;
    • отделить ударник от затвора;
    • отделить выбрасыватель от затвора.
  4. Разобрать магазин:
    • снять крышку магазина;
    • вынуть пружину подавателя;
    • вынуть подаватель.

Сборка производится в обратном порядке.

Проверить правильность работы частей и механизмов после сборки.


Задержки при стрельбе из ПМ

Задержки Причины задержек Способы устранения задержек
1. ОСЕЧКА.
Затвор в крайнем переднем положении, курок спущен, но выстрела не произошло
  1. Капсюль патрона неисправен.
  2. Сгущение смазки или загрязнение канала под ударник.
  3. Мал выход ударника или забоины на бойке
  1. Перезарядить пистолет и продолжить стрельбу.
  2. Разобрать и прочистить пистолет.
  3. Сдать пистолет в мастерскую
2. НЕДОКРЫТИЕ ПАТРОНА ЗАТВОРОМ.
Затвор остановился, не дойдя до крайнего переднего положения, спуск курка произвести нельзя
  1. Загрязнение патронника, пазов рамки и чашечки затвора.
  2. Затруднительное движение выбрасывателя из-за загрязнения пружины выбрасывателя или гнетка
  1. Дослать затвор вперед толчком руки и продолжить стрельбу.
  2. Осмотреть и почистить пистолет
3. НЕПОДАЧА ИЛИ НЕПРОДВИЖЕНИЕ ПАТРОНА ИЗ МАГАЗИНА В ПАТРОННИК.
Затвор в крайнем переднем положении, но патрона в патроннике нет, затвор остановился в среднем положении вместе с патроном, не дослав его в патронник
  1. Загрязнение магазина и подвижных частей пистолета.
  2. Погнутость верхних краев корпуса магазина
  1. Перезарядить пистолет и продолжить стрельбу, прочистить пистолет и магазин.
  2. Заменить неисправный магазин
4. ПРИХВАТ (УЩЕМЛЕНИЕ) ГИЛЬЗЫ ЗАТВОРОМ.
Гильза не выброшена наружу через окно в затворе и заклинилась между затвором и казенным срезом ствола
  1. Загрязнение подвижных частей пистолета.
  2. Неисправность выбрасывателя, его пружины или отражателя
  1. Выбросить прихваченную гильзу и продолжить стрельбу.
  2. Отправить пистолет в мастерскую
5. АВТОМАТИЧЕСКАЯ СТРЕЛЬБА.
  1. Сгущение смазки или загрязнение частей ударно-спускового механизма.
  2. Износ боевого взвода курка или носика шептала.
  3. Ослабление или износ пружины шептала.
  4. Касание полочки уступа предохранителя зуба шептала
  1. Осмотреть и прочистить пистолет.
  2. Отправить пистолет в мастерскую
